100-33擠出機機械技術部分

1. Φ100/33擠出機
   螺桿直徑 Φ100
   長徑比33：1
   驅動電機功率交流金藝變頻90KW/380V/50HZ
   機筒加熱區 7 X 10KW/380V
   風機冷卻區 7 X550W/380V
   螺桿額定轉速75rpm
   四個預留區域

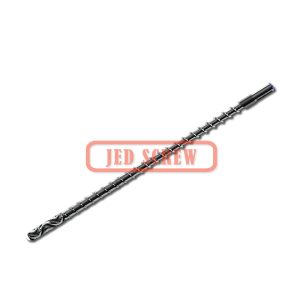

   螺桿機筒采用優質氮化鋼制成，氮化深度為0.5-0.7mm， 適用于HV850以上的EVA氮化硬度
2. 主要配置：
   1）電機：采用金翼90KW交流變頻電機
   2）變速箱：國產優質變速箱250
   3）加熱方式：機筒采用陶瓷加熱線圈，加熱溫度室溫~300C;
   4）冷卻方式：進料區設有自來水冷卻裝置，每個區域加熱點下方安裝風扇進行自動冷卻：
   5）測溫元件：選擇K型;
   6）保護罩和料斗：圓形不銹鋼材質;
   7）中心高度：擠出機中心高度為1850mm，8
   ）傳動方式：皮帶輪
   9）法蘭：出料口螺紋連接
   10）管道：各區域加熱管線隱藏式設計，集中位于配電箱內，

電氣部分
匯邦PLC、觸摸屏 昆侖通訊狀態
開關 正特
變頻器/蘭格
加熱 固態、接觸器 西門子
集成控制柜 鋼琴式
機

45-25 擠出機機械技術部分

1. Φ45/25擠出機
   螺桿直徑 Φ45
   長徑比25：1
   驅動電機功率交流金義變頻器 11KW/380V/50HZ
   筒體加熱區 4 X 2.0Kw/220V
   風機冷卻區 4 X60W/380V
   螺桿額定轉速：80rpm 預留區域

   數 螺桿機筒采用優質氮化鋼制成，氮化深度為0.5-0.7mm， 適用于熱熔膠擠出，氮化硬度HV850以上
2. 主要配置：
   1）電機：采用金億11KW交流變頻電機
   2）變速箱：國產優質變速箱133
   3）加熱方式：機筒采用鑄鋁加熱環，加熱溫度室溫~300C;
   4）冷卻方式：進料區設有自來水冷卻裝置，每個區域加熱點下方安裝風扇進行自動冷卻：
   5）測溫元件：選擇K型;
   6）防護罩和料斗：Q235噴漆處理
   7）中心高度：45臺擠出機與100臺擠出機平行放置，中心高度為1550mm。擠出機可以通過功率為 550W/380V 的電機驅動螺桿來調節高度。出口處安裝有升降按鈕，擠出機可以通過直線導軌前后或水平移動，直線導軌用螺栓鎖緊。設備顏色：待定

8）傳動方式：皮帶輪
9）法蘭：出料口螺紋連接
10）管道：各區域加熱管線隱藏式設計，集中位于配電箱內，

電氣部分
集成了 100 個控制柜，開關 正泰
變頻器/朗格
加熱固態，接觸器西門子
